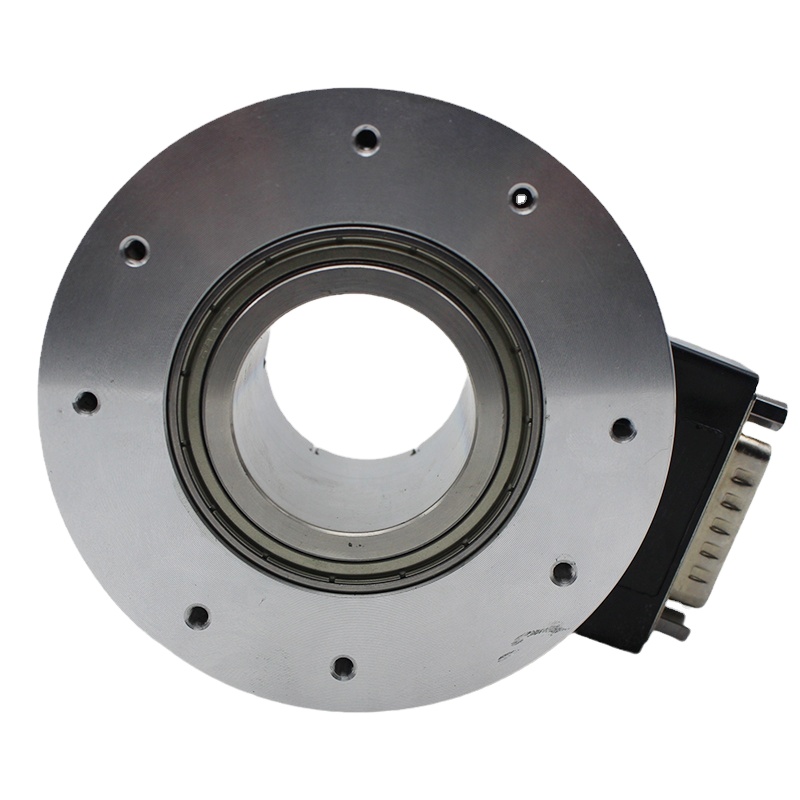

IHA8030-302J-2000-BZ2-5-24K
USYUMO
| Quantità: | |
|---|---|
Utilizzato nell'area del controllo automatico, delle misurazioni, dell'ascensore, della stampa e dell'imballaggio.
Caratteristica
Alta affidabilità, lunga durata, forte capacità anti-interferenza e ampia gamma di adattamento della temperatura.
Fissaggio per chiavetta, facile da installare e diametro interno variabile.
informazioni sull'ordine
Specifiche tecniche
Elettrico Specifica | ||||
Circuito di uscita | Collettore aperto | Uscita in tensione | Uscita push pull | Uscita line driver |
Potenza Vcc | 5~30 | 5~30 | 5±0,25 5~30 | 5±0,25 5~30 |
Attuale | ≤80 mA | ≤80 mA | ≤80 mA | ≤150 mA |
Carica corrente | 40 mA | 40 mA | 40 mA | 60 mA |
Uscita di alto livello | Min Vcc*70% | Min Vcc-2.5V | Min Vcc-1.5V | Min 3,4 V |
Uscita di basso livello | Massimo 0,4 V | Massimo 0,4 V | Massimo 0,8 V | Massimo 0,4 V |
Tempo di salita tr | Massimo 1 us | Massimo 1 us | Massimo 1 us | Massimo 200 ns |
Autunno Tempo Tr | Massimo 1 us | Massimo 1 us | Massimo 1 us | Massimo 200 ns |
Frequenza massima di risposta | 300 kHz | 300 kHz | 300 kHz | 300 kHz |
Specifiche meccaniche | ||||
Velocità massima (giri/min) | Coppia di partenza | MassimoCarico dell'albero | Scioccante | Vibrazione |
5000 | <1 Nm | Radiale: 20 N, assiale: 10 N | 50 G/11 ms | 10G 10-2000Hz |
Rotore Inerzia | Temperatura di lavoro | Temperatura di conservazione | Grado di protezione | Il peso |
4*10-8Kgm2 | -30~85℃ | -35~95℃ | IP50 | 500 g |
Sfasamento di uscita
 | Rapporto d'onda: a+b=0.5T±0.1T C+d=0.5T±0.1T Segnale Z Larghezza: Tz=1T±0.5T Deviazione dell'angolo assoluto di fase A,B ≤0,2T | Deviazione periodica ≤0,05T T=360°/N (N è il numero esatto di impulso di ogni giro) |
Tabella di connessione
Segnale | A | B | Z | UN(-) | B(-) | Z(-) | Vcc | GND | Bloccare |
Colore | Verde | Bianco | Giallo | Marrone | Grigio | Arancia | Red | Nero | Rete di rame |
Spina DB15 | 4 | 2 | 9 | - | - | - | 7 | 5 | 8 |
Spina DB15 | 5 | 3 | 2 | 7 | 6 | 8 | 1 | 4 | 9 |
Dimensioni (millimetro)
