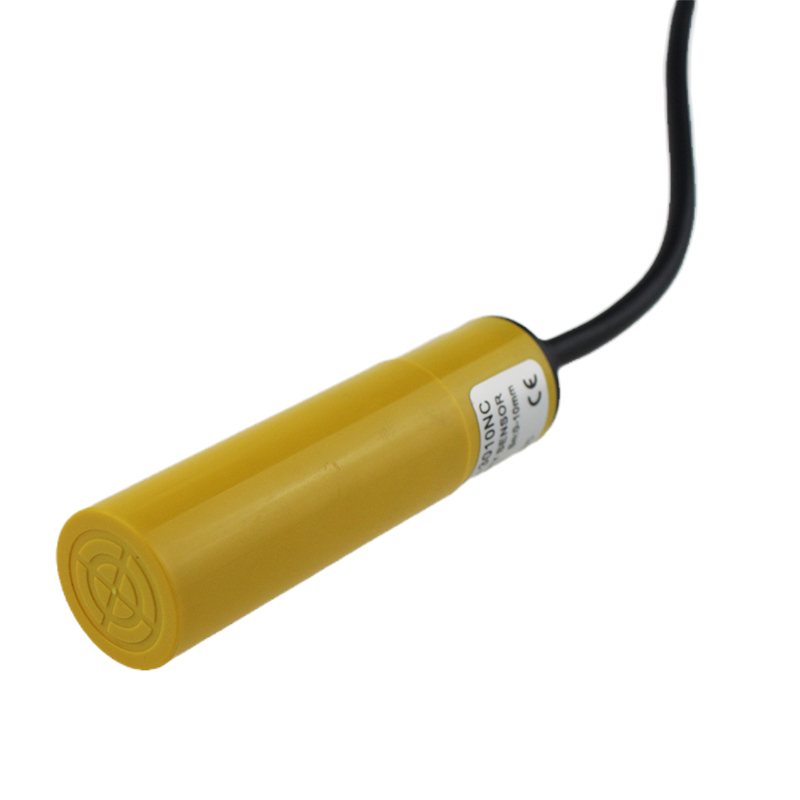

Sonda di cablaggio Sensore capacitivo 5v CM20-3010NC

Un sensore capacitivo è un dispositivo elettronico in grado di rilevare bersagli solidi o liquidi senza contatto fisico.Per rilevare questi target, i sensori capacitivi emettono un campo elettrico dall'estremità di rilevamento del sensore.Qualsiasi bersaglio che può interrompere questo campo elettrico può essere rilevato da un sensore capacitivo.

  • CM20-3010NC

  • USYUMO

  • CM20.pdf

Stato di disponibilità:
Quantità:

Sonda di cablaggio Sensore capacitivo 5v  CM20-3010NC

  La superficie di induzione del sensore di capacità è composta da due elettrodi mentali coassiali, che formano un condensatore e collegati su un circuito di oscillazione RC, proprio come un elettrodo di condensatore aperto.

  Quando si collega all'alimentazione, l'oscillatore RC non funziona.Quando un oggetto è vicino all'elettrodo del condensatore, la capacità del condensatore aumenterà e il sillatore vibrerà.Attraverso il trattamento del circuito dietro lo stadio, entrambi i segnali di arresto oscillante e oscillazione verranno convertiti in segnali di commutazione per verificare l'esistenza di abject.questa distanza può essere ottenuta, ma per un oggetto non metallico, la distanza di azione è determinata dalla costante dielettrica del materiale, il maggiore è la costante dielettrica, maggiore sarà la distanza di azione.

CM选型图

Modello CM20-3010NC
Detection   distanza 0-10 mm
Rilevabile   oggetto Conduttore e   corpo dielettrico
Consumo   attuale CC <15 mA    AC<10mA
Produzione   attuale CC:200MA CA:300MA
Produzione   caduta di tensione CC<3V    AC<7V
CC/CA   Frequenza di risposta CC: 50 Hz  CA: 10 Hz
Lavorando   temperatura ambiente –25℃~70℃
Isolamento   resistenza 50 MΩ
Guscio   Materiale Resina ABS
Protezione   grado Norma IEC IP54


CM20尺寸图
