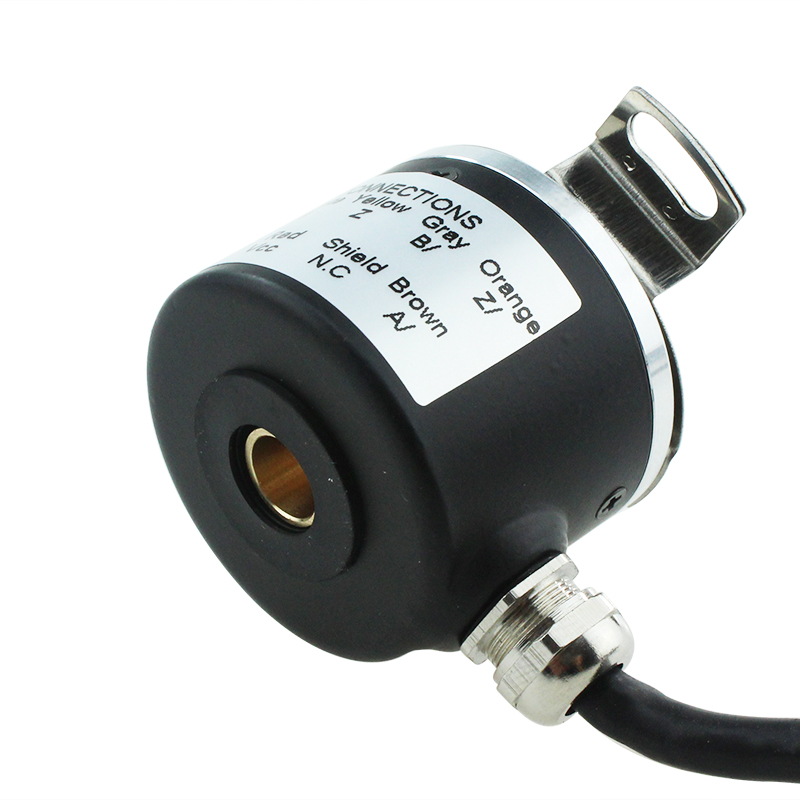

IHA3808-102G-2000ABZ-5L
USYUMO
| Quantità: | |
|---|---|
Applicazione Controllo automatico, misurazioni, lavoro robotizzato XY e macchine da stampa. Alta affidabilità, lunga durata, forte capacità anti-interferenza e ampia gamma di adattamento della temperatura. |
informazioni sull'ordine
Specifiche tecniche
Elettrico Specifica | ||||
Circuito di uscita | Collettore aperto | Uscita in tensione | Uscita push pull | Uscita line driver |
Potenza Vcc | 5~30 | 5~30 | 5±0,25 5~30 | 5±0,25 5~30 |
Attuale | ≤80 mA | ≤80 mA | ≤80 mA | ≤150 mA |
Carica corrente | 40 mA | 40 mA | 40 mA | 60 mA |
Uscita di alto livello | Min Vcc*70% | Min Vcc-2.5V | Min Vcc-1.5V | Min 3,4 V |
Uscita di basso livello | Massimo 0,4 V | Massimo 0,4 V | Massimo 0,8 V | Massimo 0,4 V |
Tempo di salita tr | Massimo 1 us | Massimo 1 us | Massimo 1 us | Massimo 200 ns |
Autunno Tempo Tr | Massimo 1 us | Massimo 1 us | Massimo 1 us | Massimo 200 ns |
Frequenza massima di risposta | 300 kHz | 300 kHz | 300 kHz | 300 kHz |
Specifiche meccaniche | ||||
Velocità massima (giri/min) | Coppia di partenza | MassimoCarico dell'albero | Scioccante | Vibrazione |
6000 | <0,05 Nm | Radiale: 50 N, assiale: 20 N | 50 G/11 ms | 10G 10-2000Hz |
Rotore Inerzia | Temperatura di lavoro | Temperatura di conservazione | Grado di protezione | Il peso |
4*10-8Kgm2 | -30~85℃ | -35~95℃ | IP51 | 100 grammi |
Sfasamento di uscita
Tabella di connessione
Segnale | A | B | Z | UN(-) | B(-) | Z(-) | Vcc | GND |
Colore | Verde | Bianco | Giallo | Marrone | Grigio | Arancia | Red | Nero |
Dimensioni (millimetro)
Panoramica dei prodotti
